很多人一聽到“應用架構圖”，第一反應就是：這是不是 IT 架構師的專業活？是不是要懂一堆復雜的技術名詞？

其實完全不是。
如果你能畫業務流程圖，那么你也能畫應用架構圖。

因為業務流程圖和應用架構圖，本質上是一種“同構關系”：

• ?流程圖是描述 業務如何運轉；

• 架構圖是描述 系統如何支撐業務。

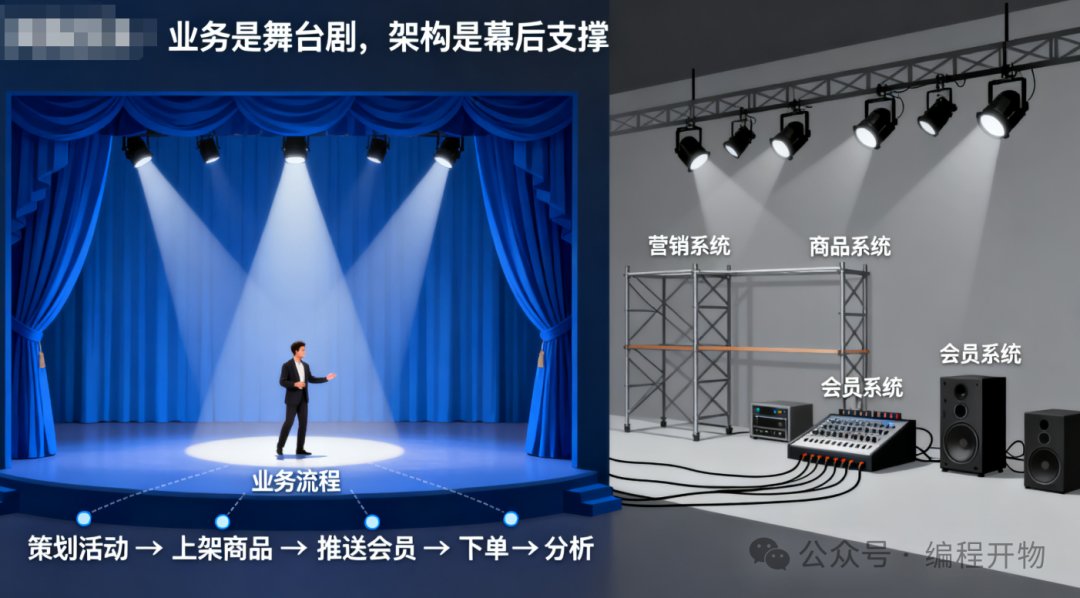

換句話說：業務是舞臺劇，架構是幕后燈光、布景和音響。

一、業務流程圖和應用架構圖的關系

來看一個例子：

零售門店的業務流程：

1. 顧客進店挑選商品

2. 收銀結算

3. 打印小票

4. 庫存更新

5. 財務對賬

這是一條標準的業務流程線。

把它翻譯成應用架構：

1. POS 系統：完成收銀結算

2. 商品管理系統：管理商品信息

3. 庫存系統：更新庫存數量

4. 財務系統：生成對賬數據

5. 會員系統：記錄積分優惠

你會發現：業務動作和系統支撐是 一一對應 的。
所以，只要你會畫業務流程圖，就能“加一層系統標簽”，自然而然地得到應用架構圖。

二、如何從流程圖進階到應用架構圖？

很多人覺得應用架構很“玄”，其實只要三步：

① 拆業務 → 列活動
把業務流程梳理清楚，確定關鍵節點和環節。
例如：下單、支付、發貨、售后。

② 找系統 → 匹配支撐
問自己：這個環節靠哪個系統來完成？

• 下單 → 電商平臺

• 支付 → 支付網關

• 發貨 → WMS（倉儲管理系統）

• 售后 → CRM

③ 畫關系 → 系統聯動
再加上系統之間的接口、數據傳遞，就能畫出應用架構。

?? 小技巧：

• 流程圖常用 泳道圖，架構圖常用 分層圖（如展示：渠道層、應用層、數據層）。

• 如果你習慣用 Visio/Lucidchart/ProcessOn 來畫流程圖，畫應用架構圖也是同樣的操作。




三、應用架構圖的價值

那為什么要畫應用架構圖？

1. 對業務：看清系統邊界
   哪些流程有 IT 支撐，哪些地方還靠人工？一圖即可看出。

2. 對 IT：減少“黑盒”溝通
   很多時候業務提需求很抽象，如果配合一張架構圖，IT 馬上就能定位到具體的系統。

3. 對管理層：發現冗余和缺口
   比如兩個部門都在用不同的庫存系統，造成重復投入；或者會員流程中缺少統一的會員系統。

4. 對未來規劃：支撐擴展
   企業要上新業務時，可以快速判斷：哪些系統可以復用，哪些需要新增或升級。




四、常見誤區

很多人第一次畫應用架構圖時，容易掉進幾個坑：

• 誤區 1：畫得過細
  應用架構不是技術架構，不需要畫數據庫表、API 接口，保持在“系統級”即可。

• 誤區 2：畫得過復雜
  一張圖如果超過 15 個系統，讀者就會迷失。建議分層：核心系統、支撐系統、外部系統。

• 誤區 3：業務和系統脫節
  記住：架構圖不是憑空畫的，它必須“掛靠”在業務流程之上。




五、一個實際案例

假設你在一家零售公司工作，業務部門畫了一個“促銷活動流程”：

1. 策劃活動方案

2. 上架促銷商品

3. 推送給會員

4. 顧客下單

5. 活動效果分析

對應的應用架構圖就是：

1. 營銷系統 → 策劃活動

2. 商品系統 → 管理促銷商品

3. 會員系統 → 推送通知

4. 電商系統 + 支付系統 → 顧客下單

5. 數據分析系統 → 復盤效果

一張圖下來，業務和 IT 雙方都能看懂。業務能看到系統怎么支持流程，IT 能定位到需要改動的模塊。

六、總結

畫應用架構圖并不神秘。關鍵在于：業務環節 + 系統支撐 + 系統關系。

所以，下次當你完成一張業務流程圖時，不妨再問一句：
?? 這個環節是靠哪個系統完成的？
?? 這些系統之間怎么協作？

只要把答案補充進去，你就擁有了一張應用架構圖。

記住一句話：
你能畫出業務流程圖，你就能畫出應用架構圖。
