本文將為大家詳細介紹VXLAN以及其相關的15個重要知識點，理解這些知識點讓你在客戶溝通時，可以顯得更加專業。VXLAN（Virtual Extensible LAN）是一種網絡虛擬化技術，用于擴展傳統VLAN的規模限制。它通過將二層以太網幀封裝在UDP報文中（三層IP網絡傳輸），實現跨物理網絡的邏輯大二層組網。核心有24位VXLAN ID，支持1600萬虛擬網絡，遠超VLAN的4094個限制；基于UDP封裝，默認使用4789端口，可穿越三層網絡；使用VTEP設備用來負責封裝/解封裝報文，實現虛擬網絡與物理網絡的橋接。應用場景是在云計算、數據中心overlay網絡，解決多租戶隔離和虛擬機遷移問題。

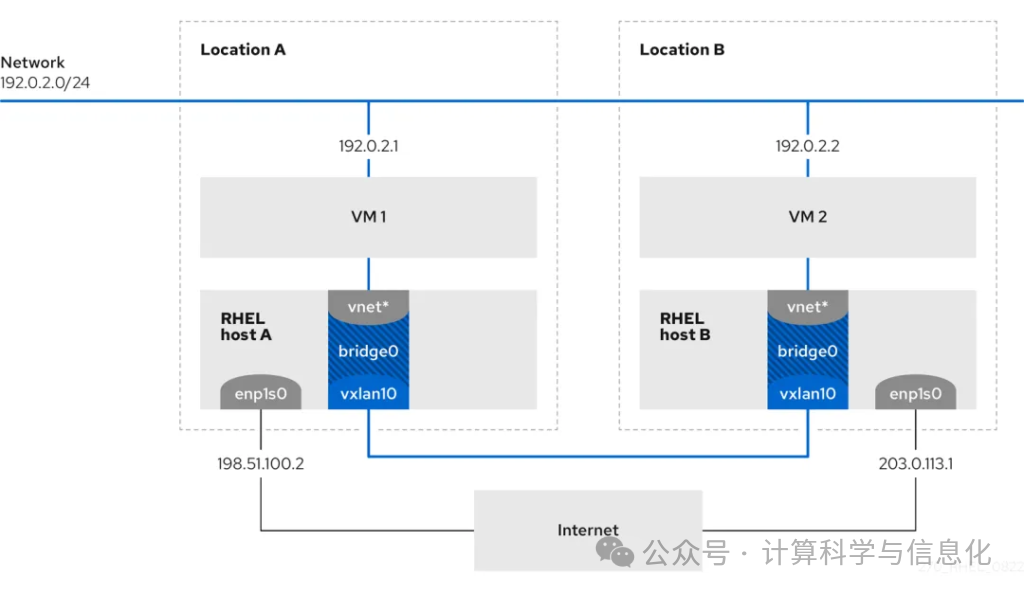

VXLAN通過在現有的物理網絡上通過封裝二層幀到UDP報文實現跨三層網絡的虛擬大二層通信。其關鍵鍵點事VXLAN依賴IP網絡構建邏輯二層隧道，實現虛擬機跨物理網絡的透明通信。
封裝（VTEP）：源主機發送的以太網幀到達VTEP（VXLAN隧道端點），VTEP為其添加VXLAN頭部（含24位VNI標識虛擬網絡）和外層UDP/IP報頭。隧道傳輸：封裝后的報文通過三層網絡傳輸，像普通IP流量一樣路由。解封裝（對端VTEP）：目標VTEP收到后剝離外層頭，根據VNI將原始幀轉發到對應虛擬網絡的主機。
1. 虛擬機動態遷移 (VMotion/VM Dynamic Migration)
虛擬機動態遷移技術（如VMware的vMotion）允許VXLAN 支持虛擬機動態遷移的關鍵在于其 基于隧道的大二層擴展能力。當虛擬機從一臺物理主機遷移到另一臺時，VXLAN 通過 VTEP（VXLAN Tunnel Endpoint） 保持虛擬網絡的連通性，無需修改 IP 或 MAC 地址。遷移后，流量仍通過相同的 VXLAN 網絡標識（VNI） 傳輸，確保網絡策略（如安全組、ACL）持續生效，實現無縫遷移，不受底層物理網絡拓撲限制。
2. 網絡隔離技術 (Network Segmentation)
VXLAN 通過 24 位的 VNI（VXLAN Network Identifier） 實現網絡隔離，每個 VNI 對應一個獨立的虛擬二層域，類似于傳統 VLAN 但規模更大（支持 1600 萬個隔離網絡）。不同 VNI 之間的流量完全隔離，即使共享同一物理網絡也無法直接通信。結合 VTEP（隧道端點） 的封裝機制，VXLAN 可在三層網絡上構建多個邏輯隔離的虛擬網絡，適用于多租戶云計算環境，確保安全性和資源隔離。

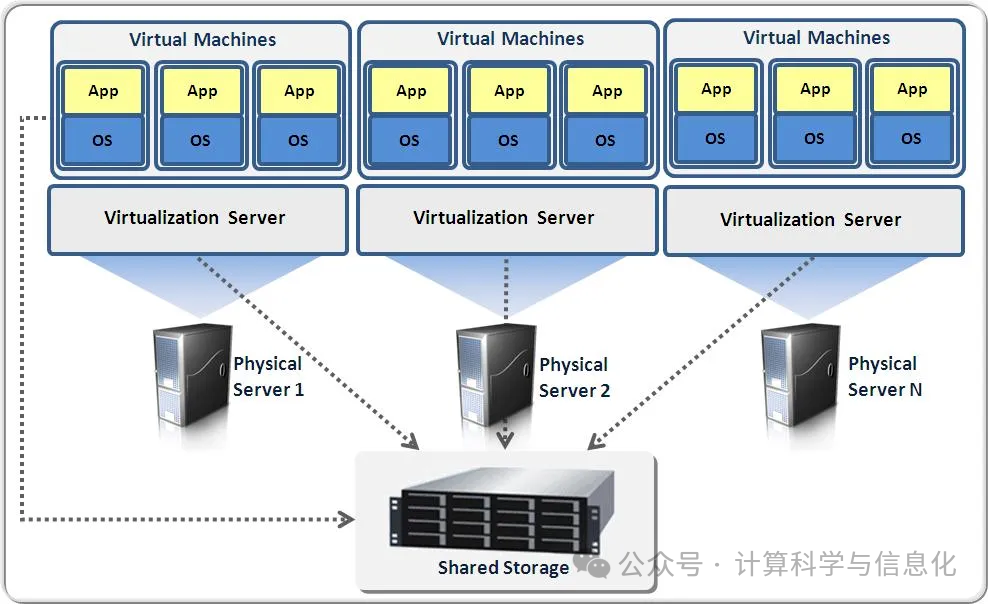

3. 服務器虛擬化技術 (Server Virtualization Technology)
VXLAN 為服務器虛擬化提供了靈活的網絡擴展能力。它通過 VTEP（虛擬隧道端點） 將虛擬機的二層流量封裝在 UDP/IP 報文中，使虛擬機可以在三層網絡范圍內自由遷移，同時保持網絡策略不變。結合 VNI（虛擬網絡標識），VXLAN 能在同一物理網絡上創建多個隔離的虛擬網絡，滿足多租戶需求。這種技術使云計算平臺（如 OpenStack、VMware）能夠動態調配虛擬機，突破傳統 VLAN 的數量和地理限制，實現高效資源管理。

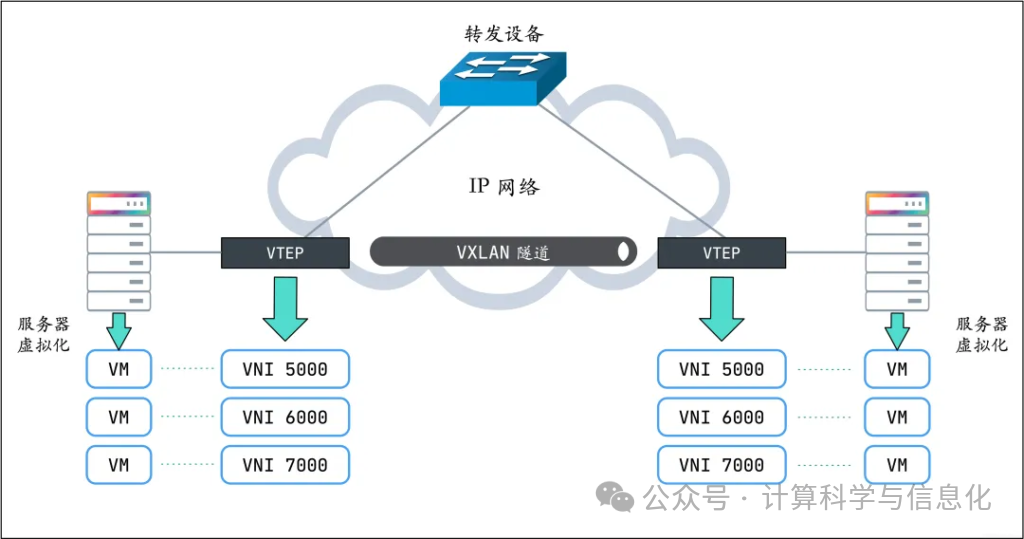

4. 虛擬隧道 (Virtual Tunnel)
VXLAN虛擬隧道技術是一種基于IP網絡的大二層擴展方案，通過VTEP（虛擬隧道端點）將原始二層以太網幀封裝在UDP/IP報文中傳輸。每個VXLAN網絡由24位的VNI標識，支持多達1600萬個隔離的虛擬網絡。該技術突破了傳統VLAN的4094個數量限制和地理范圍約束，使虛擬機能夠在不同物理位置的服務器間無縫遷移，同時保持網絡策略不變，為云計算環境提供了靈活、可擴展的網絡虛擬化解決方案。
5. Outer IP Header
VXLAN Outer IP Header是封裝原始以太網幀時添加的外層IP包頭，用于在三層網絡中傳輸VXLAN隧道流量。該IP頭包含源VTEP和目標VTEP的IP地址（通常采用物理網絡設備的Underlay IP），使封裝后的UDP報文能夠通過常規IP路由進行轉發。這種設計實現了二層網絡流量的跨三層網絡透明傳輸，同時保持底層網絡拓撲與虛擬網絡解耦，是VXLAN實現大二層擴展的關鍵封裝要素。
6. Outer MAC Header
VXLAN Outer MAC Header 是 VXLAN 封裝的最外層以太網幀頭，用于在物理網絡中傳輸封裝的 VXLAN 數據包。它包含源和目標物理設備的 MAC 地址（通常是 VTEP 或底層交換機的接口地址），確保 VXLAN 的 UDP/IP 報文能在本地二層網絡正確轉發。該 MAC 頭在每一跳可能被重寫（基于路由），但不會影響內層封裝的虛擬機原始流量，從而實現了虛擬網絡與物理網絡的解耦。
7. VTEP (VXLAN Tunnel Endpoint)
VTEP（VXLAN Tunnel Endpoint）是VXLAN網絡的邊緣設備，負責虛擬網絡與物理網絡的橋接。作為封裝/解封裝的執行點，VTEP將虛擬機發出的原始二層幀添加VXLAN頭部（含VNI）、外層UDP/IP及MAC頭，通過三層網絡發送至目標VTEP；接收方VTEP則剝離外層頭，按VNI將幀送達對應虛擬機。VTEP可部署在物理交換機（如TOR）或虛擬交換機（如vSwitch）上，是實現大二層擴展的核心組件。
8. VNI (VXLAN Network Identifier)
VNI（VXLAN Network Identifier）是VXLAN的24位虛擬網絡標識符，用于區分不同的邏輯二層域（類似VLAN ID但規模更大）。每個VNI對應一個獨立的虛擬網絡，不同VNI間的流量完全隔離。VTEP通過VNI識別報文所屬的虛擬網絡，并在解封裝后將其轉發至對應租戶或應用。VNI支持1600萬個隔離網絡（0~16777215），解決了傳統VLAN僅4094個ID的限制，是云計算多租戶隔離的關鍵。

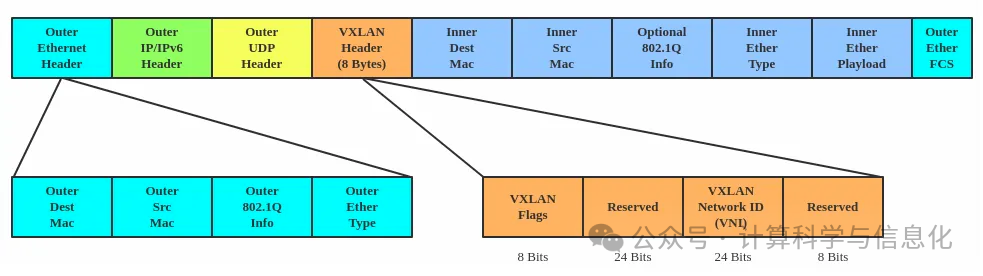

9. VXLAN Header
VXLAN Header是封裝在原始以太網幀前的8字節協議頭，核心字段包括24位VNI
標識虛擬網絡，實現多租戶隔離；標志位如I標志位（有效VNI指示）；保留字段用于未來擴展。該頭部與原始幀一起被封裝到UDP報文中，使VTEP能基于VNI正確轉發流量。
10. UDP Header
VXLAN的UDP頭部是封裝協議的關鍵部分，使用4789作為默認目標端口（可配置）。源端口由哈希原始幀頭生成，支持ECMP負載均衡。UDP校驗和通常置零（IPv4）或可選（IPv6）。這種設計使VXLAN流量可穿透傳統三層網絡，同時利用UDP的無連接特性實現高效傳輸。由于不依賴TCP的可靠性機制，VXLAN保持了二層流量的低延遲特性，但依賴上層協議處理丟包問題。
11. 同一大二層域 (Same Large Layer 2 Domain)
VXLAN 通過 邏輯大二層域 實現跨物理網絡的虛擬機無縫通信。所有共享同一 VNI（VXLAN Network Identifier） 的終端（如虛擬機、容器）屬于同一廣播域，即使分布在不同的物理位置，也能像在傳統二層網絡中直接通信。VTEP 設備負責封裝/解封裝流量，使底層三層網絡對虛擬網絡透明。這種設計突破了 VLAN 的地理限制，支持虛擬機跨數據中心遷移，同時保持網絡策略（如 MAC 學習、ARP）的一致性。
12. Bridge-Domain (BD)
Bridge-Domain（BD）是VXLAN中的一個重要概念，它代表一個邏輯二層廣播域。BD將屬于同一VNI的虛擬機、虛擬網絡設備等集成在一起，使它們能夠進行二層通信。一個VNI通常對應一個Bridge-Domain。
13. EVPN (Ethernet VPN)
EVPN（Ethernet VPN）是一種控制平面協議，用于優化VXLAN的自動化部署和管理。通過BGP擴展，EVPN動態分發VTEP的IP、MAC及VNI信息，替代傳統泛洪學習機制，實現高效MAC地址同步和ARP抑制。結合VXLAN數據平面，EVPN提供多租戶隔離、主機遷移和負載均衡能力，大幅簡化數據中心overlay網絡的運維，成為SDN時代大二層組網的核心技術組合。
14. 二層網關與三層網關 (Layer 2 Gateway & Layer 3 Gateway)
在VXLAN環境中，二層網關（L2 Gateway）用于連接不同的VXLAN網絡，提供二層數據轉發。而三層網關（L3 Gateway）則負責處理跨VXLAN網絡的路由功能，允許不同的VNI間進行三層通信。

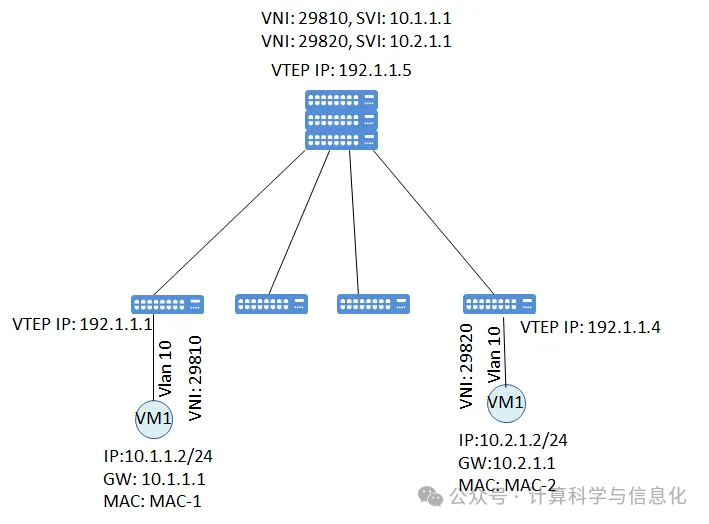

15. 集中式網關與分布式網關 (Centralized Gateway & Distributed Gateway)
VXLAN的網關分為集中式和分布式兩種部署模式，核心區別在于三層流量的處理方式。
集中式網關：所有跨子網流量必須經過指定的物理或虛擬網關設備（如核心交換機或防火墻），由網關集中完成路由和策略執行。這種模式結構簡單，但容易形成流量瓶頸，且網關單點故障會影響整個網絡。
分布式網關（如EVPN方案）：每個VTEP（如TOR交換機或主機vSwitch）均可作為三層網關，本地處理跨子網路由。通過控制平面協議（如BGP EVPN）同步路由表，實現網關能力的水平擴展，避免流量迂回，提升性能并降低延遲，是現代云數據中心的主流選擇。
寫在最后：
VXLAN作為現代網絡虛擬化的核心技術，已經成為數據中心和云計算平臺的重要組成部分。相信通過本文的講解，你已經對VXLAN的核心術語和相關概念有了深入的理解。
